Entdecken Sie unsere hochwertigen Schmiernippel Verlängerungen

Sie kommen mit Ihrer Fettpresse schlecht an Ihre Schmierstellen, dann sind unsere Schmiernippelverlängerungen genau das Richtige für Sie.

Kennen Sie das Problem von schwer zugänglichen Schmierstellen?

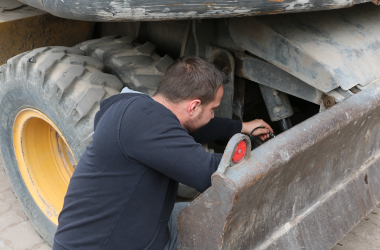

Immer häufiger werden Schmierstellen vergessen abzuschmieren, dadurch kommt es zu Maschinenschäden und ggf. Ausfällen, die mit hohen Kosten verbunden sind. Ebenfalls kann es passieren, dass Schmierstellen durch Verunreinigungen verstopfen. Auch hier riskieren Sie schwere Schäden an Maschinenteilen und erhöhte Reparaturkosten.

Wichtig ist es daher, dass alle Schmierstellen regelmäßig mit Schmierstoff versorgt werden. Eine kostengünstige Alternative zu automatischen Zentralschmieranlagen ist die Verlegung von schwer zugänglichen Schmierstellen an einen zentralen, gut erreichbaren Punkt. Diese Variante wird in vielen Bereichen eingesetzt, dazu gehören u.a. Maschinen und Anlagen in der Industrie, Landmaschinen und Fahrzeuge. Durch die Verlegung aller Schmierstellen an einem zentralen Punkt werden keine Schmierstellen mehr vergessen und die Kosten und Ausfallzeiten reduzieren sich deutlich. Auch im Winter ist diese Variante eine beachtliche Erleichterung. Zu beachten ist, dass eine Schmiernippelverlängerung jedoch nur Anwendung bei wenig zu schmierenden Stellen findet, da jeder Schmiernippel einzeln „angesteuert“ werden muss. Das kann bei einer zu großen Anzahl an zu schmierenden Stellen ein erheblicher Zeitaufwand darstellen. Hier empfehlen wir Ihnen eine manuellen Schmierung mit Progressivverteiler oder den Einsatz einer automatischen Zentralschmieranlage.

Bei uns können Sie sich Ihre individuellen Schmiernippel Verlängerungen selber oder durch unser geschultes Fachpersonal zusammenstellen lassen. Nachfolgend erläutern wir Ihnen die verschiedenen Arten der Verlängerungen, was Sie bei der Auswahl beachten sollten sowie geben Ihnen Hilfe bei der Installation einer Schmiernippelverlängerung. Die Montage ist sehr einfach. Der Nutzen einer Verlängerung wird Sie auch in der Praxis überzeugen.

Es gibt grundsätzlich zwei Hauptarten von Schmiernippelverlängerungen:

• Flexible Verlängerungen
  bestehen aus einem flexiblen Schlauch, der aus Kunststoff oder Gummi hergestellt ist.


• Starre Verlängerungen
  bestehen aus einem starren Rohr, das z.B. aus Stahl oder Edelstahl hergestellt ist.

Wir konzentrieren uns an dieser Stelle auf die Verlängerungen mit flexiblem Schlauch.

Bei der Auswahl der Komponenten ist es wichtig, folgende Faktoren zu berücksichtigen:

• Gewindetyp: Das Gewindestück der Verlängerung / Verschraubung muss mit dem Gewinde des Schmiernippels kompatibel sein.
• Material: Das Material der Verlängerung (Stahl oder Edelstahl) sollte für die jeweilige Anwendung geeignet sein.
• Länge: Die Länge der Schmiernippelverlängerung sollte so gewählt werden, dass die Schmierstelle gut zugänglich ist.
• Druckfestigkeit: Die Verlängerung sollte für den erwartenden Druck geeignet sein.

Eine Schmiernippelverlängerung besteht in der Regel aus einem Nippelblock oder einer Verteilerleiste mit T-Bohrungen und Anschlussmöglichkeiten je nach Anzahl der Schmierstellen, entsprechende Verschraubungen bzw. Schlauchverbinder sowie einer Hauptleitung.

Nippelblöcke bzw. Verteilerleisten bestehen aus Stahl mit verzinkter Oberfläche oder aus Edelstahl und sind für die Montage von Schmiernippel, Verschlussschraube und Einschraubverschraubung vorgesehen. Nippelblöcke gibt es mit einer Anschlussmöglichkeit (für eine Schmierstelle) oder aber auch mit acht Anschlussmöglichkeiten (acht Schmierstellen). Unsere Nippelblöcke verfügen über eine T-Bohrung mit M10x1 Gewinde.

An den ausgewählten Nippelblock oder der Verteilerleiste kann, falls vom Gewinde her passend, der bereits an der Schmierstelle vorhandene Schmiernippel montiert werden. Andernfalls finden Sie auch bei uns einen passenden Schmiernippel mit M10x1 AG, welcher an der Seite des Nippelblocks oder der Leiste montiert wird. Hier setzen Sie später Ihre Fettpresse an und drücken das Fett in die Leitung zur Schmierstelle.

Zu beachten ist, dass Sie bei einem Nippelblock mit T-Bohrung auch eine Verschlussschraube benötigen. Mit dieser Schraube verschließen Sie einen der Schmierstoffausgänge. Würden Sie keine Verschlussschraube montieren, würde sich der Schmierstoff den Weg des geringsten Widerstands suchen und nicht an die Schmierstelle gelangen.

Als nächstes wählen Sie den passenden Schlauch für Ihre Anwendung. Sie haben die Wahl zwischen einem Kunststoffrohr Ø 6 x 1,5 mm oder einem Hochdruckschlauch Ø 4 x 8,6 mm. Welchen Schlauch Sie wählen, hängt mit dem zu erwartenden Druck bzw. Widerstand zusammen. Wenn Schmierstoff über eine längere Entfernung transportiert werden muss, muss mehr Druck aufgebracht werden. Dementsprechend muss das eingesetzte Rohr auch stabil genug sein.

Folgende „Faustregel“ gilt hier:

• Verlängerungen <1 Meter: Kunststoffleitung Ø 6 x 1,5 mm
• Verlängerungen >1 Meter: Hochdruckschhlauch Ø 4 x 8,6 mm

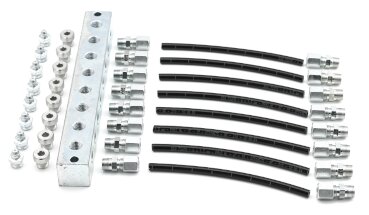

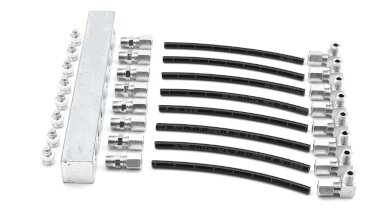

Bei der Verlängerung mit Kunststoffleitung (also unter einem Meter) müssen Sie nur noch die Auswahl der passenden Verschraubung treffen. Sie haben hier die Wahl zwischen einer geraden oder gewinkelten Ausführung. Auch können wir Ihnen, bei Bedarf, eine schwenkbare Variante anbieten. Bei der Einschraubverschraubung müssen Sie lediglich auf das passende Gewinde und die passende Rohrgröße (Ø 6 mm) achten. Die Verschraubung wird mittels Schneidring und Überwurfmutter an dem Kunststoffrohr befestigt. Aufgrund der ausreichenden Wandstärke wird keine Einsteckhülse für den Kunststoffschlauch benötigt.

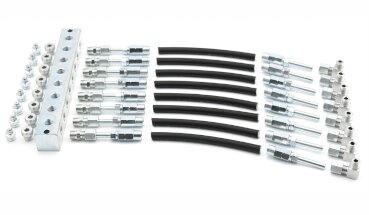

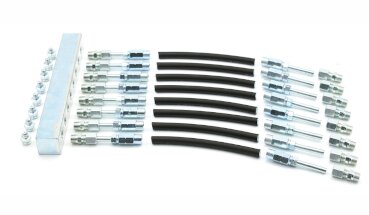

Bei einer Verlängerung über einem Meter, also einer Hauptleitung mit Hochdruckschlauch, werden weitere Komponenten benötigt als bei einer Verlängerung mit Kunststoffrohr. Um den Hochdruckschlauch mit einer Einschraubverschraubung verbinden zu können, benötigen Sie einen Rohrstutzen der wiederrum an der geraden oder gewinkelten Einschraubverschraubung mit Schneidring und Überwurfmutter befestigt werden kann. Damit der Rohrstutzen an dem Hochdruckschlauch hält, benötigen Sie zusätzlich eine Schraubhülse. Die Schraubhülse wird linksrum (Linksgewinde) auf den Schlauch gedreht, der Rohrstutzen wird dann mit Rechtsgewinde in die Schraubhülse gedreht. Rohrstutzen gibt es in gerader, 45° oder 90° Ausführung.

Die Installation einer Schmiernippelverlängerung ist in der Regel einfach. Nachfolgendend finden Sie eine Bilderreihe der Montage von Rohrstutzen und Schraubhülse an einem Hochdruckschlauch.

Eine weitere Variante der manuellen Schmiernippelverlängerung kann mittels einem Progressivverteiler in Scheiben- oder Blockbauform realisiert werden. Bei dem Progresssivverteiler handelt es sich um ein Bauteil, das es ermöglicht, einen Schmierstoff aus einem einzigen Anschluss zu mehreren Schmierstellen zu verteilen. Das ist auch der Vorteil dieser Variante. In dem Einlass vom Verteiler wird ein Schmiernippel geschraubt, worüber Sie mithilfe einer Fettpresse die Schmierstellen abschmieren können. Ein Verteiler kann, je nach Verteilerart, max. 20 Schmierstellen bedienen. Aufgrund der Kolbenfunktion im Inneren des Progressivverteilers werden hier jedoch wesentlich mehr Hübe benötigt, um jede Schmierstelle zu erreichen.

Schmiernippelverlängerungen sind grundsätzlich wartungsfrei. Sie sollten jedoch regelmäßig auf Beschädigungen überprüft werden.

Fazit: Schmiernippel Verlängerungen sind ein nützliches Hilfsmittel, um die Reichweite eines Schmiernippels zu erhöhen. Sie sind in vielen Bereichen einsetzbar und sorgen für eine zuverlässige Schmierung von schwer zugänglichen Stellen.

Gerne helfen wir Ihnen bei der individuellen Zusammenstellung Ihrer Schmiernippelverlängerung
