SCHLAUCHAUFROLLER
Manuelle oder automatische Schlauchaufroller werden oft in Werkstätten, Lebensmittelbetrieben oder z.B. auf Fahrzeugen eingesetzt. Die Schlauchtrommeln zeichnen sich durch eine robuste Bauweise aus. Wir bieten Schlauchaufroller für die unterschiedlichsten Medien an - auch für Druckluft.
Schlauchaufroller bei Sinntec entdecken
Schlauchaufroller sorgen für Ordnung, Sicherheit und Effizienz, überall dort, wo Flüssigkeiten, Fette, Luft oder Chemikalien zum Einsatz kommen. Sie ermöglichen das saubere und komfortable Arbeiten mit langen Schläuchen und verhindern Stolperfallen, Beschädigungen und Leckagen.
Bei Sinntec finden Sie Schlauchaufroller für nahezu jedes Medium: von robusten Hochdruckmodellen für Fett über korrosionsbeständige Edelstahl-Aufroller für AdBlue bis hin zu ATEX-zertifizierten Varianten für Benzin und Diesel. Unsere Aufroller sind präzise konstruiert, langlebig und auf maximale Sicherheit ausgelegt, für professionelle Anwendungen in Industrie, Werkstatt und Landwirtschaft.
Schlauchaufroller sind hochentwickelte, medienabhängige Geräte. Während sie alle auf dem Prinzip der mechanischen Energiespeicherung in einer Spiralfeder basieren, bestimmt das zu fördernde Medium – sei es die Brandgefahr bei Benzin (ATEX-Zulassung), die korrosive Wirkung von AdBlue (Edelstahl) oder der extreme Druck bei Fett (Hochdruckstahl) – die finale Konstruktion und die Auswahl der chemisch beständigen Dichtungsmaterialien. Sie stellen eine entscheidende Schnittstelle zwischen der stationären Versorgungsquelle und der mobilen Anwendung dar und sind daher unverzichtbar für die Sicherheit und Ordnung in der modernen Industrie.
Im Kern basiert jeder Schlauchaufroller auf denselben physikalischen Prinzipien, wird jedoch für das jeweilige Medium (z. B. Benzin vs. Fett) hochspezialisiert konstruiert.
Das Grundprinzip: Die Physik der Spiralfeder
Das Herzstück jedes automatischen Schlauchaufrollers ist der Aufrollmechanismus, der fast immer auf einer Spiralfeder basiert, oder seltener, auf einem Motorantrieb.
1. Die Federkraft (Mechanische Energiespeicherung)
Funktionsweise: Die Spiralfeder (auch Torsionsfeder genannt) wird im Inneren der Aufrolltrommel montiert. Beim Abziehen des Schlauches wird die Feder aufgewickelt und speichert dadurch mechanische potenzielle Energie (Spannenergie).
Wissenschaftlicher Hintergrund (Hookesches Gesetz): Die Kraft, die die Feder aufbringt, um den Schlauch zurückzuziehen, ist proportional zur Dehnung oder Stauchung der Feder. Die Feder ist so dimensioniert, dass ihre Rückzugskraft ausreicht, um das Gewicht des gesamten Schlauches, die Reibung im Lager und den Druck im Schlauch zu überwinden.
2. Die Arretierung (Klinkenmechanismus)
Funktionsweise: Damit der Benutzer den Schlauch auf der gewünschten Länge halten kann, ist ein Arretierungsmechanismus integriert. Dieser besteht meist aus einer Klinke und einem Zahnkranz oder einer Verzahnung an der Trommel.
Mechanismus: Zieht der Nutzer den Schlauch heraus, rastet die Klinke bei jedem Stopp (meist alle 50–100 cm) in die Verzahnung ein. Ein kurzes, kräftiges Ziehen am Schlauch löst die Klinke, wodurch die gespeicherte Federenergie den Schlauch wieder aufrollt.
3. Die Medienführung (Drehdurchführung)
Funktionsweise: Die Flüssigkeit oder das Gas muss in den feststehenden Aufroller eintreten und durch das Innere der sich drehenden Trommel in den Schlauch gelangen. Dies geschieht über eine Drehdurchführung (auch Drehkoppler genannt).
Technische Herausforderung: Die Drehdurchführung muss absolut dicht sein, um den Druck des Mediums standzuhalten und Leckagen zu verhindern, während sich die Achse der Trommel dreht. Die Dichtungsmaterialien müssen extrem verschleißfest und chemisch beständig gegen das geförderte Medium sein (z. B. EPDM für AdBlue, PTFE/FKM für Benzin).
Welche Medien können mit Schlauchaufrollern gefördert werden:
1. Hochviskose Medien (Fett)
Herausforderung: Fett ist extrem zähflüssig (hohe Viskosität). Um es durch den Schlauch zu pressen, sind extrem hohe Drücke (bis zu 400 bar bei NLGI 2 Fett) erforderlich.
Konstruktion: Der Schlauchaufroller muss eine massiv ausgeführte Drehdurchführung aus Stahl und eine Trommel haben, die diese Drücke aushält. Der Schlauch selbst ist ein Hochdruckschlauch mit mehrfachen Gewebeeinlagen. Die Rückholfeder muss besonders stark sein, um den steifen und schweren Schlauch zu bewältigen.
Anwendungsfälle: Zentralschmieranlagen, Baumaschinen-Wartung, Abschmieren von Großgeräten.

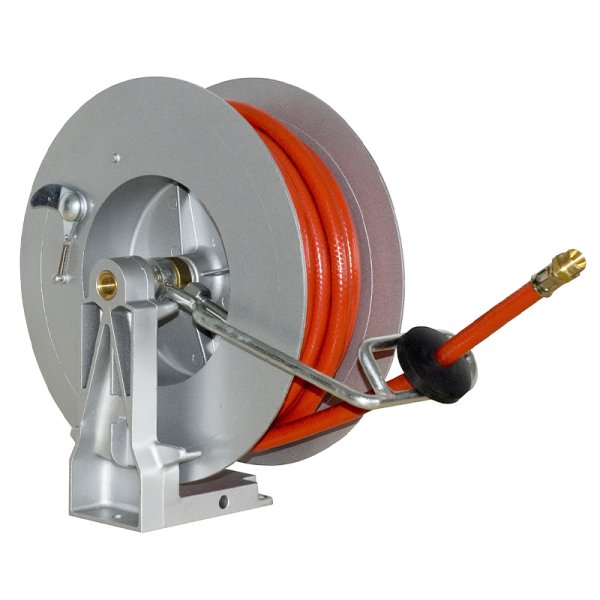

2. Brennbare Flüssigkeiten und Gase (Benzin, Diesel, Gas)
Herausforderung (Wissenschaftlich: Elektrostatische Aufladung): Das Fließen von brennbaren Flüssigkeiten oder Gasen durch den Schlauch kann elektrostatische Aufladung erzeugen. Wird die Spannung zu hoch, kann eine Funkenentladung erfolgen und eine Explosion (bei Benzin/Gas) auslösen.
Konstruktion (ATEX-Konformität): Diese Aufroller müssen ATEX-konform sein (ATmosphères EXplosibles). Der Schlauch und alle metallischen Teile müssen elektrisch leitfähig sein (z. B. durch Kohlefasereinlagen oder leitfähige Gummimischungen) und geerdet werden, um statische Ladungen sicher abzuleiten. Die Drehdurchführung nutzt spezielle Dichtungen, die kompatibel mit den aggressiven Kraftstoffen sind.
Anwendungsfälle: Flugzeugbetankung, Werkstattbetankung, Zapfstellen in Industriebetrieben.
3. Korrosive oder reine Medien (AdBlue®, Frostschutz)
Herausforderung: AdBlue (Harnstofflösung) ist leicht korrosiv und reagiert empfindlich auf Verunreinigungen (z. B. durch herkömmliche Stahldichtungen), die das empfindliche SCR-System im Fahrzeug beschädigen könnten.
Konstruktion: Die Medien-führenden Teile müssen aus Edelstahl (z. B. V2A/V4A), hochreinem Polypropylen (PP) oder anderen korrosionsbeständigen Materialien gefertigt sein. Es dürfen keine Teile aus Kupfer, Messing oder herkömmlichem Stahl mit der Flüssigkeit in Berührung kommen. Die Dichtungen sind typischerweise EPDM.
Anwendungsfälle: LKW-Werkstätten, Betriebstankstellen, landwirtschaftliche Betriebe.
4. Luft und Wasser (Druckluft, Wasser, Frostschutz)
Herausforderung: Hohe Volumenströme bei gleichzeitig geringer Viskosität. Die Hauptgefahr ist die Korrosion durch Wasser und die Druckbeständigkeit für Luft.
Konstruktion: Der Fokus liegt auf geringem Gewicht (oft Kunststoffgehäuse) und der Korrosionsbeständigkeit. Für Druckluft muss der Aufroller eine hohe Berstdruckfestigkeit aufweisen (oft Schlauch mit Gewebeeinlagen für Drücke bis zu 20 bar).
Anwendungsfälle: Allgemeine Werkstattarbeiten, Reinigungsarbeiten, Montagebänder.
Anwendungsfälle und Ergonomie
Der Einsatz von Schlauchaufrollern bringt in allen Branchen große Vorteile:
1. Sicherheit und Langlebigkeit
Unfallvermeidung: Der aufgerollte Schlauch eliminiert Stolperfallen am Boden, was ein Hauptgrund für Arbeitsunfälle ist.
Schutz des Schlauches: Der Schlauch wird beim automatischen Aufrollen vor dem Überfahren durch Fahrzeuge, scharfen Kanten oder dauerhaftem Liegen in aggressiven Flüssigkeiten geschützt. Dies verlängert seine Lebensdauer erheblich.
2. Ergonomie und Effizienz
Ergonomie: Der Schlauch kann ohne körperliche Anstrengung und ohne Bücken (manuelles Aufwickeln) auf die benötigte Länge gezogen werden.
Ordnung: Ein aufgeräumter Arbeitsplatz ist nicht nur ästhetischer, sondern erhöht nachweislich die Arbeitseffizienz.
3. Logistik und Montage
Routenzüge und Hallen: In großen Montagehallen werden Aufroller oft an der Decke oder an Schwenkarmen montiert, um den Schmier- oder Füllvorgang direkt an der Montagelinie zu ermöglichen, ohne den Materialfluss am Boden zu behindern.
Messgenauigkeit: Viele Kraftstoff- und Ölaufroller sind mit Durchflussmessern und Zapfpistolen kombiniert, um eine exakte Entnahmemenge zu gewährleisten.
Wir helfen Ihnen bei der Auswahl
Schlauchaufroller sind hochentwickelte, medienabhängige Geräte. Während sie alle auf dem Prinzip der mechanischen Energiespeicherung in einer Spiralfeder basieren, bestimmt das zu fördernde Medium, sei es die Brandgefahr bei Benzin (ATEX-Zulassung), die korrosive Wirkung von AdBlue (Edelstahl) oder der extreme Druck bei Fett (Hochdruckstahl) – die finale Konstruktion und die Auswahl der chemisch beständigen Dichtungsmaterialien. Sie stellen eine entscheidende Schnittstelle zwischen der stationären Versorgungsquelle und der mobilen Anwendung dar und sind daher unverzichtbar für die Sicherheit und Ordnung in der modernen Industrie.
Mit einem hochwertigen Schlauchaufroller von Sinntec optimieren Sie nicht nur Ihre Arbeitsabläufe, sondern erhöhen auch Sicherheit und Lebensdauer Ihrer Anlagen. Alle Modelle überzeugen durch technische Präzision, einfache Handhabung und anwendungsorientiertes Design, abgestimmt auf das Medium und den Einsatzzweck.
Ob zur Druckluftversorgung, Schmierung, Reinigung oder Betankung, wir bieten Ihnen die passende Lösung für Ihren Bedarf.
Jetzt Schlauchaufroller im Sinntec-Onlineshop entdecken, für saubere Arbeitsplätze, mehr Ergonomie und dauerhaft zuverlässige Fördertechnik.
Wir beantworten die wichtigsten Fragen vorab
Allgemeines & Typen
Ein Schlauchaufroller ist ein Gerät, welches dazu dient Schläuche von Medien wie z.B. Wasser, Öl, Fett, Druckluft usw. fachgerecht zu lagern sowie auf- und wieder abzurollen. Die Verwendung eines Aufrollers sorgt für Ordnung am Arbeitsplatz, geringe Stolpergefahr (Arbeitsschutz), verbesserte Aufbewahrung und schützt den Schlauch vor Abnutzung.
Es gibt unterschiedliche Ausführungen von Schlauchaufroller, diese unterscheiden sich vor allem im Antrieb, Material, Einsatzbereich, Bauform und Montageart. Bei der Bauform wird unterschieden in geschlossen, geöffnet und halbgeschlossene Ausführung. Beim Antrieb wird unterschieden zwischen automatischen Aufroller (mit Motor oder Federzug) und den manuellen Varianten mit Handkurbel. Auch beim Einsatzbereich gibt es Unterschiede die beachtet werden müssen. Je nach Medium sollten unterschiedliche Materialien gewählt werden, beispielsweise Kunststoff, lackierter Stahl oder Edelstahl.
Der Hauptunterschied liegt in der Technik, wie der Schlauch aufgerollt wird. Bei einem manuellen Schlauchaufroller erfolgt die Aufwicklung über eine seitlich angebrachte Handkurbel. Automatische Schlauchaufroller verfügen über eine Federmechanik.
Schlauchaufroller sind für nahezu alle Medien geeignet - Wasser, Druckluft, Öle, Frostschutzmittel, Fette, Kühlschmiermittel, Flüssigkeiten im Lebensmittelbereich, wie z.B. Milch, Benzin, Diesel, AdBlue uvm. Ebenfalls sind Aufroller für Gliederketten, Erdungskabel, Gas, Absperrband und Stromkabel erhältlich.
Ja, bei der Firma Sinntec Schmiersysteme GmbH finden Sie Schlauchaufroller für die Wandmontage, Deckenmontage sowie Bodenmontage. Welche Variante für Sie in Frage kommt, hängt von Faktoren wie dem Einsatzbereich, die Umgebung, das Platzverhältnis sowie dem Verwendungszweck ab.
Kaufberatung & Auswahlkriterien
Wichtige Kriterien, die vor dem Kauf eines Schlauchaufrollers berücksichtigt und klar definiert werden müssen sind: der geplante Einsatzzweck (Medium, Druck), die benötigte Schlauchlänge und Schlauchdurchmesser sowie die Montageart und der Antrieb.
Schlauchaufroller sind für unterschiedliche Schlauchlängen erhältlich. Angefangen bei 5 bis 8 Meter bis zu 100 Meter (elektrischer Antrieb). Typische Schlauchdurchmesser sind 1/4 Zoll bis hin zu 1 1/2 Zoll.
Die richtige Materialwahl eines Schlauchaufrollers hängt stark vom Einsatzgebiet sowie der Beanspruchung ab. Kunststoffschlauchaufroller finden oft ihren Einsatz im Garten, bei Heimwerkern oder mobilen Anwendungen. Pulverbeschichtete oder verzinkte Aufroller sind häufig in der Werkstatt, Industrie, im Bau oder der Landwirtschaft zu finden. Edelstahl Schlauchaufroller wiederrum finden häufig ihren Einsatz in der Lebensmittel- oder Chemieindustrie oder im Außenbereich mit viel Feuchtigkeit.
Die Firma Sinntec Schmiersysteme GmbH bietet Ihnen Schlauchaufroller der folgenden Marken an: Flexbimec, Meclube GmbH, Rapid Group GmbH, Tecalemit GmbH & Co. KG sowie Samoa GmbH.
Der Preis eines Schlauchaufrollers wird durch das Material, die Größe, dem Verwendungszweck und vieles mehr bestimmt. Kunststoff-Schlauchaufroller sind ab rund 50 Euro erhältlich. Mittelklasse Modelle aus verzinktem Stahl für rund 200 Euro. Edelstahl Varianten sind ab ca. 600 Euro erhältlich.
In der Regel ist die Feststellfunktion (Rücklaufsperre) äußerst sinnvoll. Sie erlaubt den Nutzer, dass der Schlauch an einer beliebigen Position einrastet, sodass der Schlauch sich nicht selbstständig zurückrollt. Mit einem kurzen Ruck wird die Sperre gelöst und der Schlauch wird langsam ins Gehäuse zurückgeführt. Die meisten automatischen Schlauchaufroller mit Federantrieb sind bereits mit einer Feststellfunktion ausgestattet.
Ja, es gibt Schlauchaufroller mit automatischer Aufwicklung. Diese Funktion erleichtert das Aufrollen des Schlauches nach jeder Nutzung - ohne großen Kraftaufwand, mühelos und schnell.
Anwendung & Einsatzbereich
Diese Frage kann nicht pauschal beantwortet werden. Der Schlauchaufroller sollte für Ihren Garten ausgelegt sein, also die passende Schlauchlänge und Durchmesser haben. Auch kommt es darauf an, wo der Schlauchaufroller montiert werden soll – Kunststoff ist leichter und günstiger aber weniger UV oder Frost beständiger. Gerne helfen wir – das Team der Firma Sinntec – Ihnen bei der Auswahl.
Die richtige Wahl hängt stark von dem Einsatzgebiet ab. Bei der Auswahl sollten Sie den notwendigen Druck, die passende Schlauchlänge und Durchmesser sowie die benötigten Anschlüsse/ Kupplungen beachten.
Im Allgemeinen ist zu sagen, dass bei einem Schlauchaufroller für einen Hochdruckreiniger speziellere Anforderungen herrschen. Besonders der maximale Betriebsdruck sollte nicht außer Acht gelassen werden. Der Aufroller sowie der Schlauch müssen den Druck standhalten. Ebenfalls sollte die Materialverträglichkeit (eventuell Edelstahl Ausführung wählen) gegeben sein. Besonders bei Hochdruckreinigern, die mit Heißwasser arbeiten, muss geprüft werden, ob der Schlauch und das Gehäuse die Temperaturen aushalten.
Im Bereich Werkstatt und Industrie ist es empfehlenswert robuste und zuverlässige Schlauchaufroller zu nutzen. Zeitgleich ist auf die Medienverträglichkeit, Schlauchlänge und Montageart zu achten.
Ja, für einen hohen Anspruch an Sauberkeit und Hygiene sind auch Schlauchaufroller für Trinkwasser erhältlich. Diese Modelle können im privaten- und/ oder gewerblichen Bereich eingesetzt werden. Bitte beachten, dass bei einer Verwendung für Trinkwasser häufig ein entsprechendes Zertifikat / Zertifizierung benötigt wird.
Die fachgerechte Montage eines Schlauchaufrollers ist unerlässlich. Sie erleichtert das Handling, erhöht die Arbeitssicherheit und gewährleistet eine längere Lebensdauer des Aufrollers. Je nach Modell gibt es kleine Unterschiede in der Befestigung – Aufroller können in der Regel an Wand, Decke oder Boden montiert werden. Es besteht auch die Möglichkeit, den Schlauchaufroller mobil zu nutzen z.B. montiert auf einem Fahrgestell. Bei der Auswahl des Standortes sollte auch immer das Gewicht des Schlauchaufrollers sowie Schlauch beachten werden.
Problemlösung & Wartung
Wenn sich der Aufroller nicht mehr selbst einzieht, kann dies an verschiedenen Faktoren liegen: Es kann eine Problematik mit der Arretierung, der Federmechanik oder dem Schlauchlauf sein. Gelöste Arretierung: Probieren Sie den Schlauch langsam ein Stück rauszuziehen und lassen dann den Schlauch behutsam los. In der Regel rastet die Sperre wieder ein und der Aufroller funktioniert normal. Ausgehängter/defekter Aufroller: Nach einem längeren Gebrauch kann es passieren, dass die Spannfeder sich ausgehängt oder ihre Spannung verloren hat. In diesem Fall, öffnen Sie vorsichtig den Aufroller und prüfen, ob die Feder noch gespannt und unbeschädigt ist. Achtung: Bei automatischen Schlauchaufrollern darf die Trommel niemals unter Spannung geöffnet werden. Schlauch verdreht/verklemmt: Unter diesen Umständen sollten Sie den Schlauch komplett aus der Trommel herausziehen und diesen anschließend wieder neu einführen. Durch diesen Vorgang sollte die Blockade gelöst sein.
Zuerst müssen Sie den Aufroller vom Druck trennen, den Schlauch entleeren und demontieren. Bei automatischen Schlauchaufrollern unbedingt die Feder entspannen, andernfalls besteht Verletzungsgefahr. Anschließend den neuen Schlauch am Drehgelenk/ Achse befestigen, behutsam aufrollen, die Feder vorspannen und zum Abschluss mehrere Testläufe starten.
Die empfohlene Wartung umfasst eine regelmäßige Sichtprüfung/Kontrolle. Der Schlauchaufroller sollte regelmäßig gereinigt sowie bewegliche Teile und der Federmechanismus geschmiert werden. Auch die Anschlüsse, Dichtungen und der Schlauch sollte regelmäßig kontrolliert werden.
Wenn ein Schlauchaufroller undicht ist, sollte alle Anschlüsse, Kupplungen sowie das Drehgelenk geprüft werden. Zudem wird außerdem empfohlen, den Schlauch auf Risse, Blasen oder poröse Stellen zu durchleuchten. Abhängig vom Ergebnis können Reparaturen, wie das Austauschen des Drehgelenkes, das Ersetzen des Schlauches, das Nachziehen des Schlauchanschlusses und/oder die Erneuerung der Kupplung vorgenommen werden.
Bei einem automatischen Schlauchaufroller wird die Zugkraft durch die Federspannung bestimmt. Im Inneren des Aufrollers befindet sich eine Spiralfeder. Wenn die Spiralfeder zu locker sitzt, zieht sich der Schlauch nicht richtig ein. Wenn das der Fall ist, ist ein Nachspannen der Feder erforderlich. Ist die Feder zu stark gespannt, rollt der Schlauch zu schnell ein. Das Wiederrum kann Schaden verursachen.
Zubehör & Ersatzteile
Mit der passenden Ausstattung machen Sie Ihren Schlauchaufroller noch funktionaler. Sinntec bietet Ihnen eine große Auswahl an praktischen Erweiterungen und Ersatzteilen – für jeden Einsatzbereich. Schwenkbare Wandhalterung, mobiler Rollwagen, Ersatzschläuche in unterschiedlichsten Längen, Durchmesser und Medienbeschaffenheit, Verlängerungsschläuche für mehr Aktionsradius, Kupplungen, Adapter sowie Schlauchstopper uvm. finden Sie im Online-Shop.
Zum einen können Ersatzschläuche direkt über den Hersteller des Schlauchaufrollers bezogen werden. Eine andere Möglichkeit ist der Kauf über spezialisierte Onlineshops, wie z.B. Sinntec Schmiersysteme GmbH. Diese gewähren detaillierte Produktmerkmale – etwa zum Medium, zum Durchmesser, zur Länge oder zu den erforderlichen Anschlussgewinden.
In der Regel können die Ersatzfedern als Ersatzteil geordert werden, doch nicht jeder Hersteller bietet diesen Service an. Prüfen Sie bestenfalls vorab die Verfügbarkeit der Ersatzteile.
